NEU !! Lokdecoder LDEC 3000 mit Pendel- und Wendezugfunktion

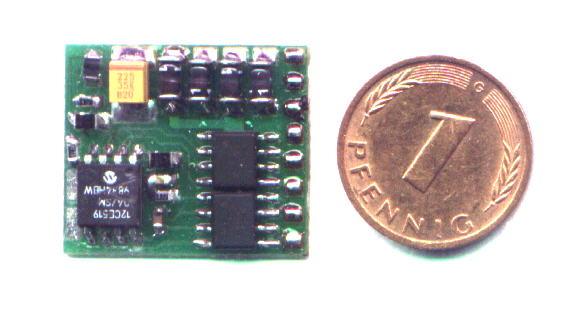

Lokdecoder MiniDEC-AC

. geeignet für 3 Leiter Digital - Modellbahnen im Motorola Format (alt oder neu)

. behält Fahrtrichtungsinformation über Jahre

. 2 frei programmierbare Hochstrom - Ausgänge (max 1,3 Amp)

. für Lichtwechsel und / oder Zusatzfunktion F1/F2

. 80 Adressen, mit Intellibox 255 Adressen

. intern 256 Geschwindigkeitsstufen

. einfacher Adresswechsel: Lok aufrufen, Umschaltimpuls länger 3 sec, neue Adresse an CU

. eingeben, Umschaltimpuls, und fertig.

. Grösse 21x18x3 mmm

MiniDEC-DC:

gleicher Decoder wie MiniDEC-AC, jedoch für Gleichstrommotoren

FDECMini:

gleicher Decoder wie MiniDEC - AC, jedoch als Funktionsdecoder für F1 -F4 ohne Informationsverlust . Schaltbar über Lokadresse oder als 4 nebeneinanderliegenden Weichenadressen. 1,3 Amp maximale Schaltleistung

WDECMini:

gleicher Decoder wie MiniDEC - AC, jedoch als Weichendecoder auch für SPUR I Weichen mit je einem Impuls- und einem Dauerstromausgang. Ideal für Lichtsignale und Weichen. 1,3 Amp Schaltstrom. Frei programmierbar für alle Weichenadressen.

FlashDEC Mini:

Funktionsdecoder wie FDEC Mini, jedoch zum schalten von Lichtfunktionen:

1 Ausgang Blinklicht langsam

1 Ausgang Blinklicht schnell

1 Ausgang Schweißlicht (Flackerlicht)

1 Ausgang simuliert Leuchtstofflampen einschaltblinken

Alle Mini - Decoder kosten 15 € pro Stück

Lokdecoder LDEC 16080

. Motorola Format (alt und neu, ab Version 4)

. behält Fahrtrichtungsinformation über Jahre

. über Codierschalter einstellbar:

. 80 Adressen, Minimal- und Maximalgeschwindigkeit

. sowie Beschleunigung ( je 3 Stufen) und Betrieb in Wechselstrom

. intern 256 Geschwindigkeitsstufen

. mit "Funktion" schaltbare Fahrtrichtungsabhängige Ausgänge ( je 300 mA )

. mit "F1" schaltbarer Hochstromausgang für Wagenbeleuchtung / Rauch /etc. ( 1 A )

. mit "F3" zu-/abschaltbarer Rangiergang ( halbe Geschwindigkeit, voller Regelbereich)

. mit "F4" zu-/abschaltbare Beschleunigung ( Zug fährt bei grün langsam los)

. reagiert auf Bremsabschnitte mit Signalmodulen

. Gesamtbelastung 1300 mA max

. Abmessungen 37 x 20 x 4 mm

Systemvorraussetzungen:

Der Decoder ist geeignet für den Betrieb in Dreileiter Digitalsystemen mit Motorola Datenformat (Alt / Neu) oder Steuergeräten, die dieses Format erzeugen können. Der Decoder erkennt das eingestellte Format selbsttätig. Außerdem kann er in konventionellen Wechselstrombahnen eingesetzt werden. Die Lokomotiven müssen über einen Allstrommotor verfügen (z.B. Märklin). Mit Ergänzungsplatine ist er in o.A. Systemen auch in Großbahnen ( Spur 1, Maxi, LGB usw.) einsetzbar.

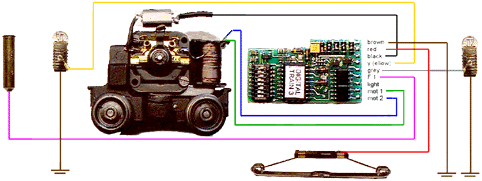

Einbau:

Der Einbau erfolgt normalerweise anstelle des Umschaltrelais in der (Märklin) Lok. Dabei ist unbedingt darauf zu achten, das keine Bauteile oder Anschlüsse an die Gehäusemasse der Lok kommen. Dies würde den Decoder zerstören. Sie sollten den Decoder mit Isolierband vor Kontakt mit Metallgehäusen schützen. Achten Sie vor der Inbetriebnahme unbedingt darauf. Der beiliegende Kabelsatz enthält genug Kabel, um alle gewünschten Funktionen anzuschließen.

Sie brauchen deshalb nicht mehr Kabel, als unbedingt nötig. Auf der Rückseite der Platine sind alle Anschlußpunkte beschriftet, dies erleichtert Ihnen den Anschluß. Nach dem erfolgtem Einbau und der Sichtkontrolle können Sie die gewünschte Lokadresse laut Tabelle einstellen und die Lok ist sofort fahrbereit. Sie läßt sich wie gewohnt von Ihrem Steuergerät aus bedienen.

Programmierung:

(nicht unbedingt erforderlich)

Möchten Sie die Möglichkeit der einstellbaren Anfahr- und Endgeschwindigkeit sowie der Beschleunigung nutzen, müssen Sie die Schalter 1 und 2 auf "ON" stellen. Dadurch gelangen Sie in den Programmiermodus. Mit den verbleibenden 6 Schaltern stellen Sie Ihre gewünschten Parameter laut Tabelle ein. Setzen Sie dann die Lok auf das stromführende Gleis (kein "Programmiergleis" erforderlich), blinken die angeschlossenen Stirnlampen im Wechsel. Jetzt hat der Decoder Ihre Einstellungen erkannt und fest gespeichert. Sie müssen die Lok nun für mindestens 1 min vom Gleis nehmen. In dieser Zeit stellen Sie die gewünschte Lokadresse ein und können dann mit den von Ihnen vorgegebenen Einstellungen die Lok fahren lassen.

Eine ungültige Schaltereinstellung meldet der Decoder mit gleichzeitigem blinken beider Stirnbeleuchtungen. Die eingestellte Beschleunigung kann über die Funktion "F4" auch während der Fahrt zu- oder abgeschaltet werden. Mit "F3" können Sie zum besseren Rangieren auch während der Fahrt die Geschwindigkeit der Lok herabsetzen.

Programmiertabelle:

Mode / Schalter> ( "-"= OFF)	1	2	3	4	5	6	7	8
Wechselstrom	-	-	-	-	-	-	-	-
Prog. - Mode	1	2	-	-	-	-	-	-
Max Beschlg.	1	2	-	-	-	-	-	-
Mittlere Beschlg.	1	2	-	4	-	-	-	-
Kleine Beschlg.	1	2	3	-	-	-	-	-
Min. Gesch. 0%	1	2	-	-	-	-	-	-
Min. Gesch. 5%	1	2	-	-	-	6	-	-
Min. Gesch. 25%	1	2	-	-	5	-	-	-
Max Gesch. 100%	1	2	-	-	-	-	-	-
Max Gesch. 75%	1	2	-	-	-	-	-	8
Max Gesch. 45%	1	2	-	-	-	-	7	-

Der Decoder LDEC 16080 kostet 27 € pro Stück, ab 6 Stück 25 €
