Das Signalmodul ist geeignet für den Betrieb in Digitalsystemen, deren Lokdecoder auf Gleichspannung derart reagieren, das sie ihre Geschwindigkeit langsam verringern. Lokdecoder, die diese Eigenschaft nicht besitzen, halten sofort an.

Der Einbau erfolgt in der Nähe der Signal Abschnitte und in der Nähe de zu dem Signal gehörenden Weichendecoders. Sie sollten einen Einbauort wählen, der nicht zu warm werden kann und vor Feuchtigkeit geschützt ist, um die Funktion des Bausteins nicht zu beeinträchtigen.

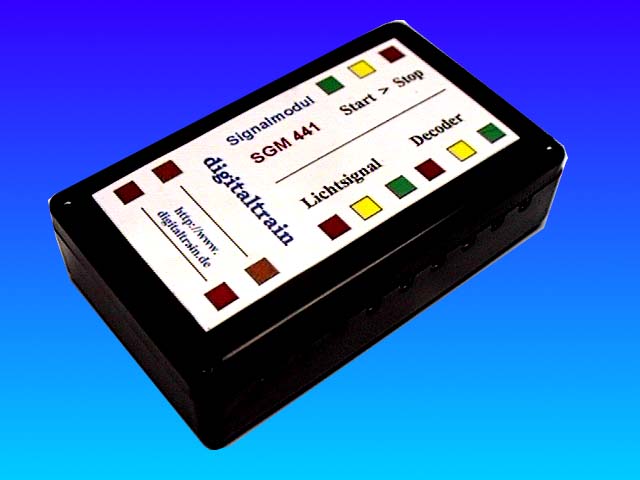

An die rote und braune Steckbuchse schließen Sie ihre Digital - Spannung an. An die 3 Steckbuchsen "START, > , STOP" schließen Sie die drei erforderlichen Gleisabschnitte vor dem Signal laut beiliegender Zeichnung an.

Den für das Signal gültigen Weichendecoderausgang verbinden Sie mit den 3 Steckbuchsen " DECODER ". Dadurch erhält das Signalmodul die Information über die Signalstellung.

An die 3 verbleibenden Steckbuchsen schließen Sie die bei Lichtsignalen erforderlichen Kabel laut beiliegender Zeichnung an.
