Rückmeldemodul RMM 188

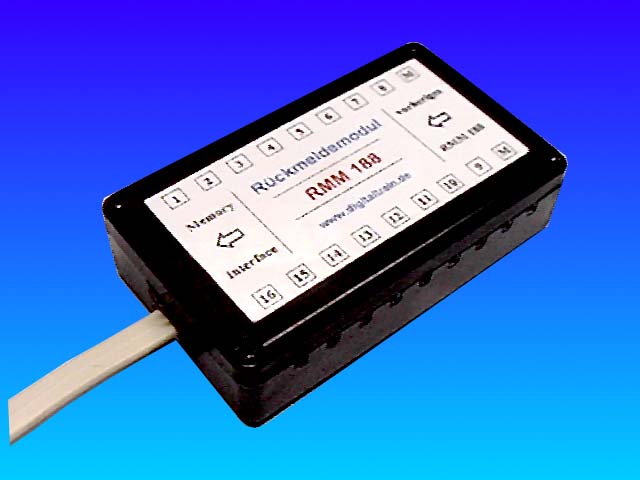

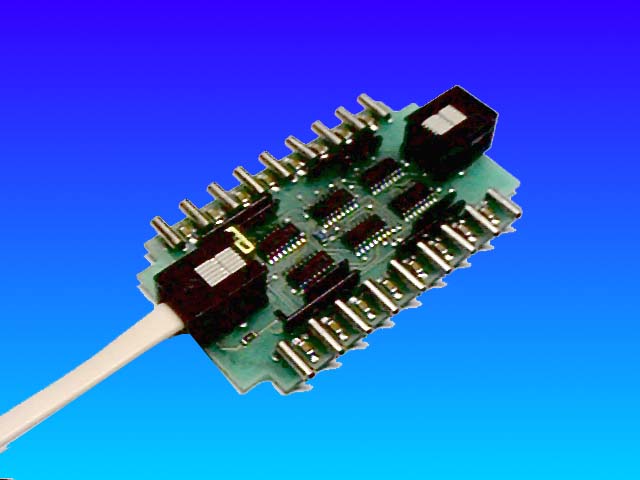

RMM 188RMM 188 board

Technische Daten:

16 Eingänge für Kontaktgeber mit Masseimpuls.

Abmessungen:

85 x 50 x 22 mm

Zubehör:

2 m Kabel RJ 12 6P / 6C (Im Lieferumfang)



5 m Kabel und 8 m Kabel







Systemvoraussetzungen:

Das Rückmeldemodul ist geeignet für den Betrieb in Digitalsystemen mit 6-poligem Rückmeldebus (z.B.Märklin oder kompatible). Um eine Meldung auszulösen, müssen die Eingänge gegen Masse schaltbar sein. In Zweileitersystemen sind Gleisbesetzt -Bausteine erforderlich.

Einbau:

Der Einbau erfolgt in der Nähe der zu erfassenden Abschnitte. Sie sollten einen Einbauort wählen, der nicht zu warm werden kann und vor Feuchtigkeit geschützt ist, um die Funktion des Bausteins nicht zu beeinträchtigen.

Anschluß:

Die beiden Anschlüsse an der Stirnseite werden den aufgedruckten Pfeilen entsprechend und mittels beiliegendem Verbindungskabel mit dem Interface oder Memory verbunden. Sie benötigen dazu einmalig den Adapter RMM ADAP . Das neue Kabelsystem wurde gewählt, um ein austauschen der Kabel für jeden Anwender problemlos zu ermöglichen und die Betriebssicherheit zu verbessern. Entsprechende Kabel in verschiedenen Längen sind beim örtlichen Elektronik / Computer - Fachhandel erhältlich ( Typ RJ12 6P/6C gekreuzt ).

An die Eingänge des Moduls lassen sich alle Arten von Kontaktgebern Anschließen. Dies können Relais - Kontakte, Reed - Kontakte, Gleisbesetzt - Bausteine oder Kontaktstrecken der Gleisanlage sein. Der Einsatz von Hall - Sensoren, die ein sehr sicheres schalten bei kleinster Baugröße durch Magnete ermöglicht, wird zur Zeit geprüft.

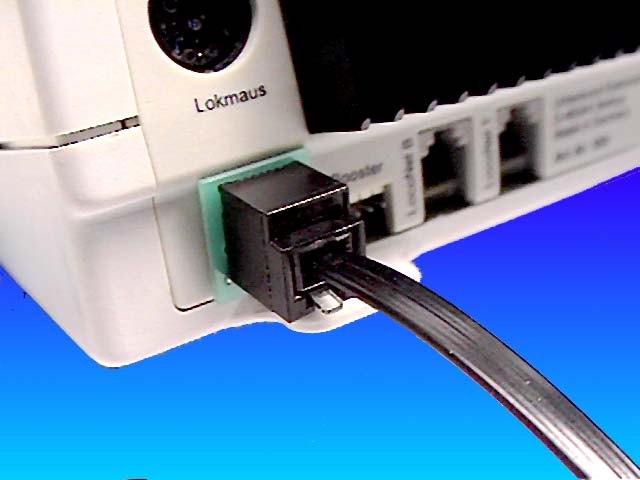

RMM ADAP:

RMM ADAP.......................RMM ADAP

Ermöglicht den Anschluß der Rückmeldemodule an Interface, Memory, Intellibox, etc.

Dieser Adapter ist nur 1 mal pro Anlage erforderlich. Die Verbindung der Rückmeldemodule untereinander mit RJ 12 (Telefonkabel ) ist eine preiswerte und zuverlässigere Verbindung.

Es gibt sie noch in 5 und 8 Meter Länge ( Standart 2 Meter ).
